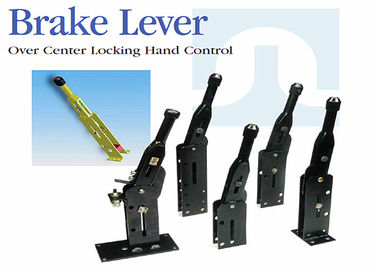

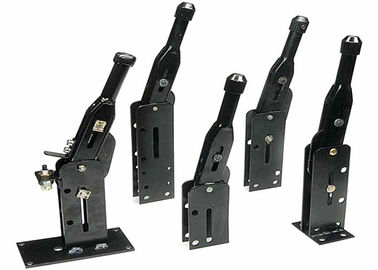

Merkezi kilitli el kontrol kolu Endüstriyel ekipmanlar için korozyona dayanıklı
[ Ürün Tanımı ]
Park fren kolu, hem tasarımcı hem de kullanıcı için üstün performans, kalite ve kullanım ömrü sunar.Hareket sınırlamak için hiçbir ratcheting veya çalıştırmak için gerekli ikincil kilit açmaSıcaklıkla tedavi edilen 4130 yük bağlantısı dayanıklılık ve güvenilirlik niteliklerinin mükemmel bir kombinasyonunu sağlar.ve sistem aşınmasını telafi etmek için. Daha fazla uyumluluk için yan veya flens monte yapılandırmaları mevcuttur. Giriş kolu ve yan plakalar anepoksi bitirme veya elektrostatik boya vardır,ve diğer tüm bileşenler korozyon direnci için kaplanmıştırYetkisiz ayarlamayı engelleyecek bir taklit geçirmez düğme ve kapalı pozisyonda hava durumuna karşı dayanıklı bir düğme, her ikisi de seçenek olarak mevcuttur.Kaldırıcılar, kablo ucundaki ekipmanları yük bağlantısına bağlamak için gerekli donanımla temin edilirTeknik açıklamalar, müşterinin özel ihtiyaçlarını karşılamak için mevcut çeşitli seçenekleri gösterir.
|
[Başvurular]
[Malzeme] |
[Özellikleri] ve yan plakalar |
[ Fren kolu ]
• A boyutu, kaldıraç tam olarak "OFF" pozisyonunda. Kablo uzunluğunu hesaplamak için A boyutunu kullanın.
• B boyutu minimum, kaldıraçla tam olarak ON pozisyonunda ve minimum için ayarlanmıştır (CCW)
Kurulum ve ilk ayarlama sırasında en az B boyutunu kullanın.
Hareket ekle ve fren basıncı ayarını yükselt.
• B boyutu maksimum, kaldıraç tam olarak ON pozisyonunda ve maksimum (CW) için ayarlanmıştır.
Seyahat etmek.
Yan Dağ 165-508-008
2.5 inç (64 mm) genişliğinde yan plakalar; üç alternatif kablo sıkıştırma deliği seti ile bir kablo. Kapak, enstrüman paneli, koltuk kaldırıcı veya çerçeve montajı için.
| Kit B815- Aşağıdaki donanımlarla birlikte: | ||
| Clevis Pin | Çakma çubuk | Çamaşır makinesi |
| Montaj aralıkları (2) | Kablo klemesi | Sıkıştırma tabanı |
| Sıkıştırıcı araları (2) | ||
Yan yamaç 165-508-009
2.5 inç (64mm) genişliğinde yan plakalar; bir kablo. Kapak, enstrüman paneli, koltuk kaldırıcı veya çerçeve montajı için. Kablo desteği yok.
| Kit B816- Aşağıdaki donanımlarla birlikte: | ||
| Clevis Pin | Çakma çubuk | Çamaşır makinesi |
| Montaj aralıkları (2) | ||
Flanş montu 165-508-010
2.5 inç (64 mm) genişliğinde yan levhalar; bir kablo. Parşömen zemin veya ada (köpek evi) montajı için.Sert çerçeve hem iğne hem de yan levhaların daha iyi ömrü için clevis iğne rehber yuvalarının hizalamasını korur.
| Kit B817- Aşağıdaki donanımlarla birlikte: | ||
| Clevis Pin | Çakma çubuk | Çamaşır makinesi |
| Kablo klemesi | Sıkıştırma tabanı | 5/16-24 Çiviler (2) fındıklar (2) |
Yan Dağ 165-508-011
1.5 inç (38 mm) genişliğinde yan plakalar; bir kablo. Kapak, enstrüman paneli, koltuk kaldırıcı veya çerçeve montajı için.
| Kit B834- Aşağıdaki donanımlarla birlikte: | ||
| Clevis Pin | Çakma çubuk | Çamaşır makinesi |
| Montaj aralıkları (2) | Kablo klemesi | |
Yan Dağ 165-508-013
2.5 inç (64 mm) genişliğinde yan plakalar; iki kablo. Kapak, enstrüman paneli, koltuk kaldırıcı veya çerçeve montajı için. NOT:Yük gereksinimlerini göz önünde bulundururken, kaldıraç bileşimi üzerindeki yük, her kablodaki yükün toplamı olacaktır..
| Kit B835- Aşağıdaki donanımlarla birlikte: | ||
| Clevis iğne (2) | Çakma çubukları (2) | Çamaşır makineleri (2) |
| Montaj aralıkları (2) | Kablo sıkıştırıcıları | |
Flanş Montajı Sert 165-508-023
1.5 inç (38 mm) genişliğinde yan plakalar; bir kablo.Kapak, alet paneli, koltuk kaldırıcı veya çerçeve montajı için.
| Kit B837- Aşağıdaki donanımlarla birlikte: | ||
| Clevis Pin | Çakma çubuk | Çamaşır makinesi |
| Montaj aralıkları (2) | Kablo klemesi | Sıkıştırıcı araları (2) |
Yan Dağ 165-508-028
1.5 inç (38 mm) genişliğinde yan plakalar; bir kablo. Kapak, enstrüman paneli, koltuk kaldırıcı veya çerçeve montajı için.
| Kit B837- Aşağıdaki donanımlarla birlikte: | ||
| Clevis Pin | Çakma çubuk | Çamaşır makinesi |
| Montaj aralıkları (2) | Kablo klemesi | Sıkıştırıcı araları (2) |
Flanş montu 165-508-078
2.5 inç (64 mm) genişliğinde yan levhalar; iki kablo. Parşömen, zemin veya ada (köpek evi) kurulum için. NOT: Yük gereksinimlerini göz önünde bulundururken,Kılavuz üzerinde yük, her kablodaki yükün toplamı olacaktır.- Kanat flange montajı.
| Kit B835- Aşağıdaki donanımlarla birlikte: | ||
| Clevis iğne (2) | Çakma çubukları (2) | Çamaşır makineleri (2) |
| Montaj aralıkları (2) | Kablo sıkıştırıcıları | |
Tüm çizgi boyutları inç olarak gösterilmiştir
