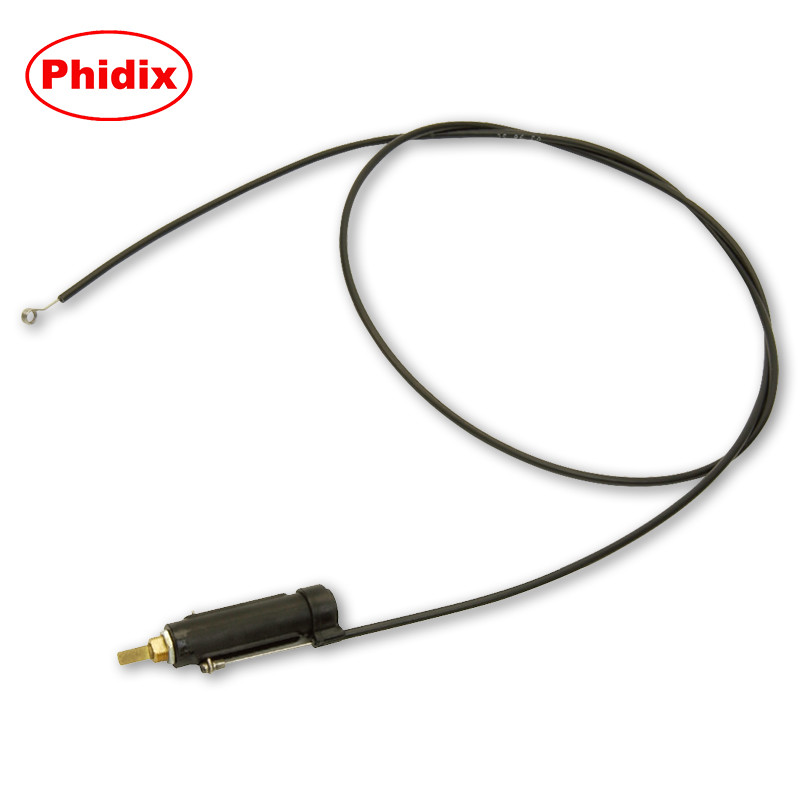

Sadece çekmek için döner kontrol kablosu Phidix kilitlenmeyen serisi
Bu sayfa, Phidix'in endüstriyel sınıf kilitlenmeyen döner kontrol kabloları için resmi bir genel bakış sunar.
Özellik seçenekleri veya paslanmaz çelik yapılandırmaları için, lütfen ziyaretDöner Kablo Özellik Sayfası.
Döner Kontrol Kablosu Nedir?
Phidix'in döner kontrol kablosu, dönme girişini (genellikle 270°'ya kadar) doğrusal harekete dönüştürür ve mekanik sistemlerin elektronik veya hidrolik karmaşıklığı olmadan uzaktan çalıştırılmasını sağlar.
Bu kablo kilitlenmez, yani sıyrılmadan veya çözülmeden serbestçe geri döner.El HVAC kontrolleri, ısıtıcı valfleri, amortisörler, deniz kapamaları ve pürüzsüz, itme-çekme hareketi gerektiren diğer uygulamalar için idealdir.
Temel çalışma prensibi: 270° dönüş = 1.5" doğrusal yolculuk

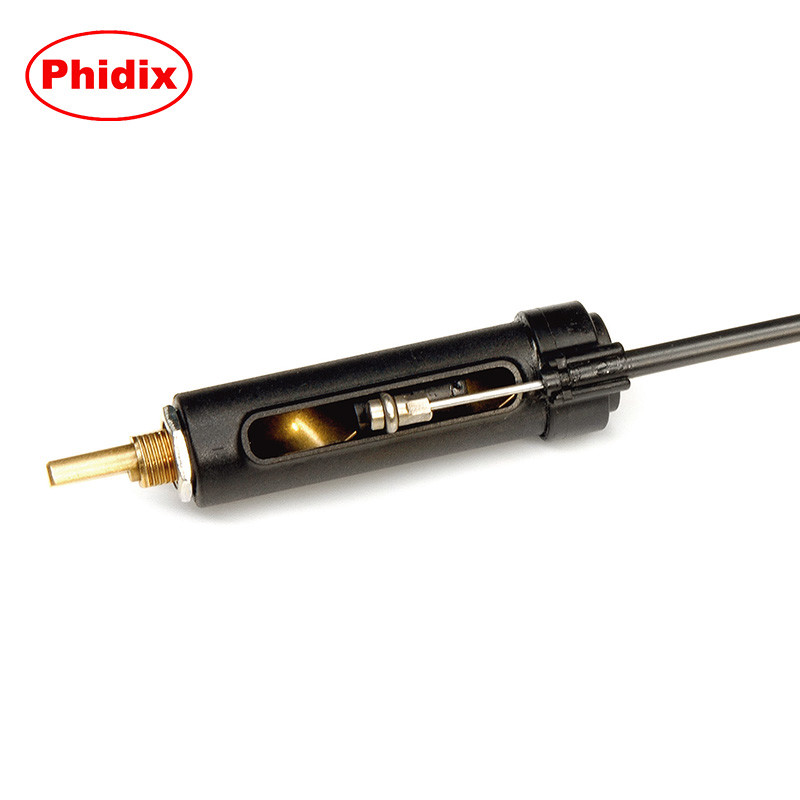

Kablo iç kısımlarında, güçlendirilmiş bir boru içinde yer alan esnek bir spiral sarma iç çekirdek bulunur.Döner sap bir giriş şaftını döndürür (CW veya CCW), çıkışta 1,5 inç'e kadar doğrusal vuruş oluşturmak için iç telini sürer.
Basitleştirilmiş bir şema:
Dönüşümlü Girdi→Doğrusal çıkış
Bu tasarım, uzaktan ancak mekanik kontrol gerektiren sistemler için sıkı transmisyon, minimum geri tepki ve hassas hareket sağlar.
Neden Elektronik Aksiyon yerine Mekanik Rotary'yi Seçin?
| Özellik |
Mekanik Döner Kablo |
Elektronik aktüatör |
| Kablolama karmaşıklığı |
Hiçbiri |
Kablolama ve güç gerektirir. |
| Başarısızlık toleransı |
El kontrolü her zaman mümkündür. |
Teşhis araçları gerektirebilir. |
| Çevre direnci |
Toz, titreşim ve nemye dayanıklı. |
Sık sık kapalı yerlere ihtiyaç duyar. |
| Bakım |
Basit değiştirme |
Servis teknisyeni gerektirebilir. |
Phidix döner kablolarzorlu, yer kısıtlı ortamlar için idealdirBurada basitlik ve güvenilirlik otomasyondan daha önemli.

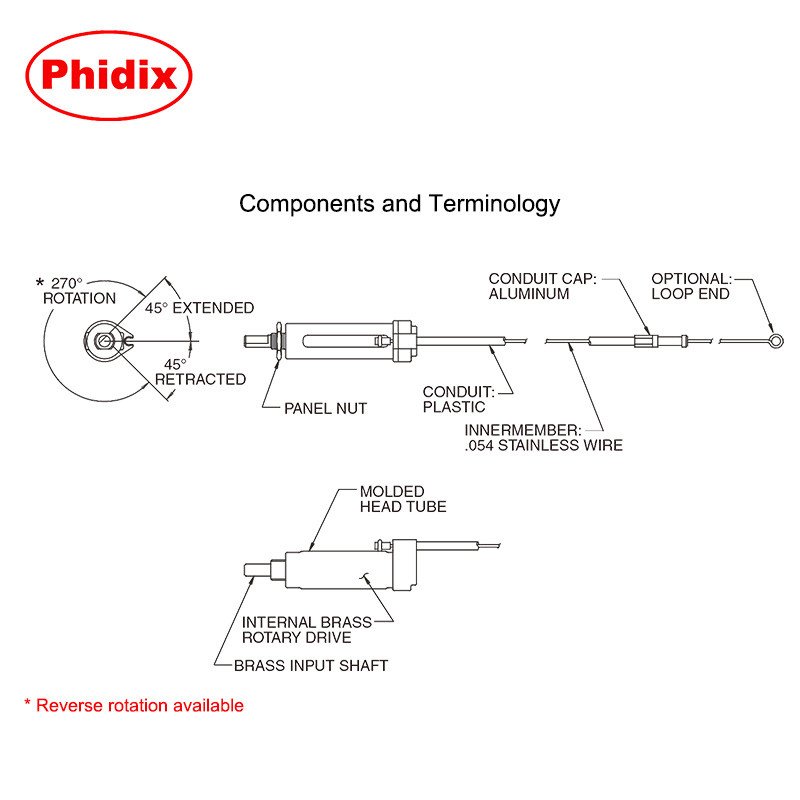

Yapısal Kompozisyon ve Malzemeler
• Giriş Çubuğu: Bakır (standart);CW veya CCW kullanılabilir

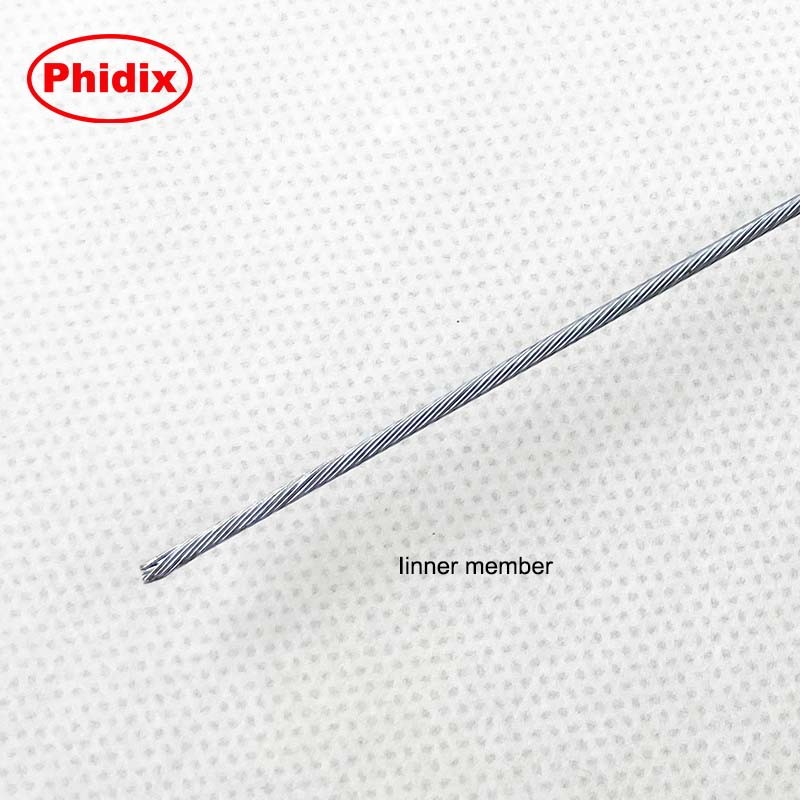

• İç tel: 1x7 paslanmaz çelik çekirdeği
• Konut: Montaj iplikleri ile güçlendirilmiş plastik
• Çıktı sonu: Top çubuğu, döngü veya özel çubuk takımı
Montaj ipliği: M12 x 1.0 veya 3/8-24 UNF
Geri dön Bahar: Yeniden ayarlama gücü gerektiren uygulamalar için isteğe bağlıdır.

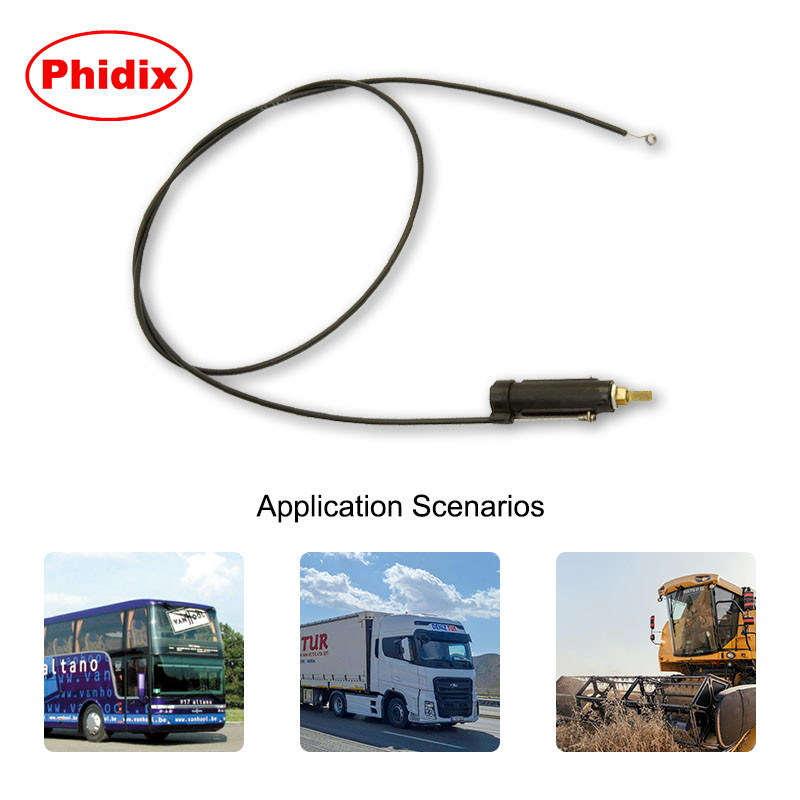

Genel Uygulamalar
| Uygulama |
Kullanım Durumu |
| HVAC Sistemleri |
Manüel havalandırma veya amortisör çalıştırma |
| Ticari araçlar |
Kabinde ısıtıcı valf kontrolü |
| Deniz Motorları |
Kapatma kolu, boğulma kontrolü |
| Tarım Makineleri |
Kapalı bağlantı hareketi |
Bu kablo genelliklepanel takılı dönen düğmeler, kuvvetini birkaç metre uzaklıkta bulunan bileşenlere yayar.

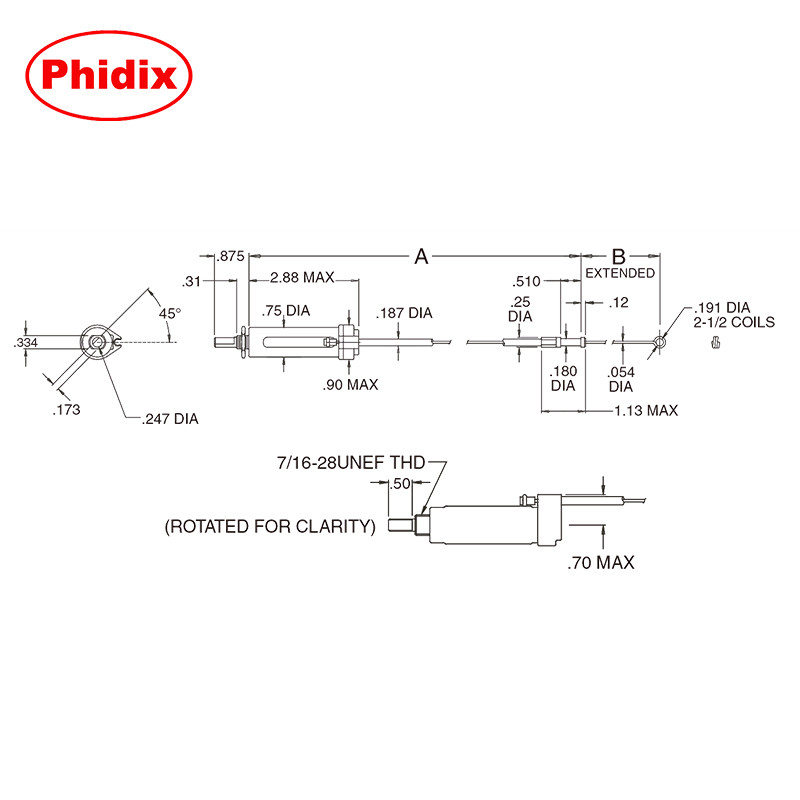

Teknik özellikler
| Parametreler |
Değer |
| Yolculuk felci |
1.5" (± 0,1") |
| Giriş açısı |
270° ± 10° |
| Kablo Uzunluğu |
12" 72" (özelleştirilebilir) |
| Sıcaklık aralığı |
30°C ile +100°C arasında |
| Giriş Çubuğu |
Bakır veya paslanmaz çelik |
| Thread Arayüzü |
3/8-24 UNF veya M12 |
Farklı bir yolculuk menzili, iplik ya da malzeme mi lazım?Özel Seçenekleri Göster →
Sıkça Sorulan Sorular
S: Bu kablo geri döndürülebilir mi?
- Evet. - Evet.CW veya CCW giriş rotasyonu için yapılandırılabilir.
S: Kablo kapalı gösterge panellerine monte edilebilir mi?
- Kesinlikle.Esnek koruması ve ipli şaftı sıkı kapaklarda panel montajını kolaylaştırır.
S: En az sipariş miktarı nedir?
Hem düşük hacimli prototipler hem de OEM düzeyinde seri sürümler sunuyoruz.Ayrıntılar için bize ulaşın.
S: Daha uzun yol yürüyüşü veya çift uçlu çalıştırma talep edebilir miyim?
Bunlar özel yapılandırmalar altında mevcut.Ayrıntılar için özelleştirme sayfasına bakın.
Bir teklif veya çekim oyunu isteyin
Eğer bir panel kontrol arayüzü tasarlıyorsanız ya da eski bir döner aktüatörü değiştirirseniz Phidix eşleşen parçaları veya özel tasarımları sağlayabilir.
