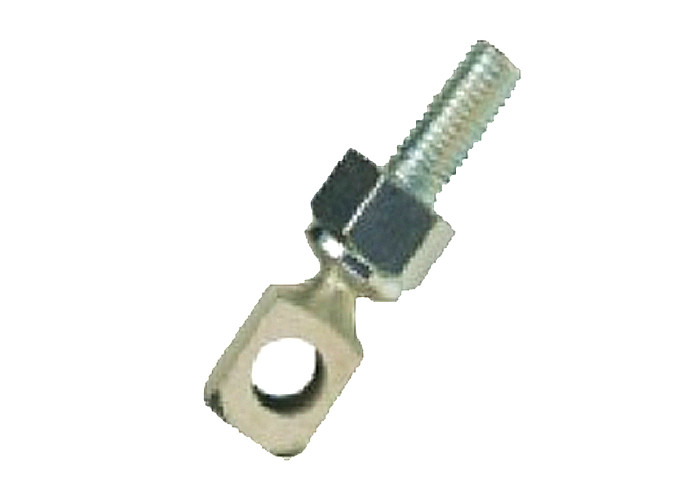

DH Kontrol Döner Serisi Döner Döner Ortak Kontrol Döner Top Ortak
Ürün Tanımı
DH dönerleri, bir bağlantı çubuğu boyunca sınırsız ayarlamaların yapılabileceği uygulamaları kontrol etmek için özel olarak tasarlanmıştır.havalandırma ve klima, doğrusal kumandalar ve hafif endüstriyel uygulamalar.
Bu ürün, itme uygulamaları için uygun olan sıralı yanlış hizalama konsolları sunar.
Her istenen işlem için çok çeşitli boyutlar ve stilleri mevcuttur ve kurulumda Buna N kauçuk diski kullanılarak, zarif ve rezonanssız performans elde edilir.Ayrıca, 5/16'lik sertleştirilmiş kendi kendini kilitleyen vida sunar ve 1/4'lik veya 5/1600 çaplı kontrol çubuklarıyla uyumludur.
Özellikleri
• Bağlantı çubuğunun tüm uzunluğu boyunca sonsuz ayarlama istendiği düşük yük uygulamalar için uygundur
• 1/4 "veya 5/16" çaplı kontrol çubukları ile kullanılabilir
• Baş boyutu:DH-375" kare.
• Özel seri vidalar ((kendinden kilitlenir ve aşınma direnci için yüzey sertleştirilmiştir) daha fazla tutma gücü sağlar.
• Geniş sıcaklık aralığında kullanılabilir:-60°F-250°F ((-51°C-121°C)
• Özel montajlar sizin özelliklerinize göre inşa edilebilir
Başvurular
Sınırsız ayarlama istendiği çok sayıda düşük yüklü mekanik hareket aktarımı uygulaması, şunları içerir:
• HVAC
• Doğrusal kontroller
• Hafif endüstri uygulamaları
Teknik parametreler

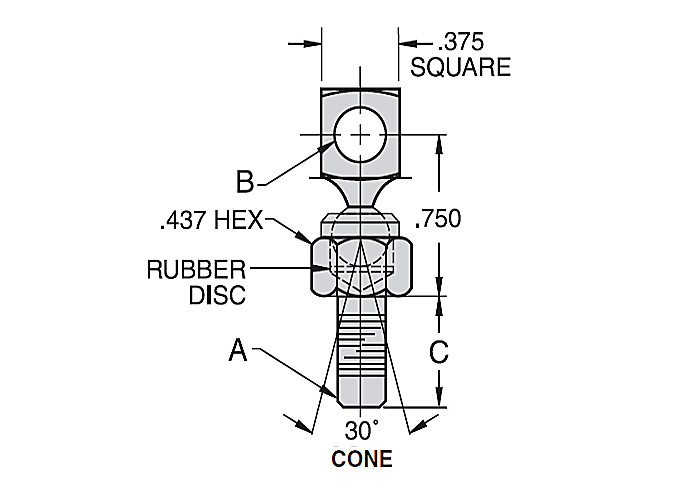

| DC/DH Grafiği | ||||||
| B | C | A | ||||
| Bölüm Numarası |
+.005 -.002 |
±.015 | ||||
|
Daha Az Bütünleşik Fındık & Çamaşır makinesi |
Integral ile Fındık & Çamaşır makinesi |
Sıkıcı Çapraz |
Şank |
İp boyutu & Uzunluk |
Kısıtlı Kilo Fındık & Çamaşır makinesi (Kilogram) |
Integral ile ağırlık Fındık & Çamaşır makinesi (Kilogram) |
| DC1005F | DC1005FN | .328 | .312 | 10-32 x.250 | .047 | .050 |
| DC1207F | DC1207FN | .328 | .437 | 1/4-28 x.328 | .050 | .057 |
| DC1209F | DC1209FN | .328 | .562 | 1/4-28 x.500 | .052 | .058 |
| DC1207C | DC1207CN | .328 | .437 | 1/4-20 x.328 | .049 | .056 |
| DC1209C | DC1209CN | .328 | .562 | 1/4-20 x.453 | .051 | .057 |
| DC1310F | DC1310FN | .328 | .625 | 5/16-24 x.516 | .056 | .067 |
| DC1312F | DC1312FN | .328 | .750 | 5/16-24 x.641 | .059 | .070 |
| DH1209F-2 | .257 | .562 | 1/4-28 x.500 | .035 | ||
Şema Notları:
1. Dönerler 1/4 "veya 5/16" çaplı kontrol çubukları ile kullanılabilir
2. DH Swivel Joint, montajını kolaylaştırmak için entegre bir fındık ve kilit yıkayıcı ile mevcuttur. Son eklemeye "N" ekleyerek belirtin. Örnek: DC1005FN
Malzeme
Top eklemi başı ve tabanı
• Düşük Karbonlu Çelik
• Sink kaplama, açık kromat tedavisi
• Buna N Kauçuk Disk ( titreşimsiz çalışma sağlar)
Kendini kilitleyen vida
• Düşük Karbonlu Çelik, Isı Tedavisi
• Sink kaplama, açık kromat tedavisi
Ambalaj ve Nakliye
Sipariş kodları UNF iplikleri
Görev √ Boyut √ 1⁄4
Çıktı Seçenekleri (Bolkhead Clamp)
Yolculuk (inç) ¢ 3
Kablo Uzunluğu (inç) XXX
Sipariş kodları ️ Metrik iplikler
Görev ️ Boyut ️ M6
Çıktı Seçenekleri (Bolkhead Clamp)
Yolculuk (mm) ¢ 75
Kablo uzunluğu (mm) ¢ XXX
Sık Sorulan Sorular
S: Kontrol kablolarının markası nedir?
A: Kontrol kablolarının markası PHIDIX.
S: Kontrol kablolarının model numarası nedir?
A: Kontrol kablolarının model numarası PHIDIX.
S: Kontrol Kabloları nerede üretiliyor?
A: Kontrol kabloları Şangay'da üretiliyor.
S: Kontrol kablolarının özellikleri nelerdir?
Cevap: Kontrol Kablolarının özellikleri için lütfen bizimle iletişime geçin.
