Özel TXLM Serisi Sink kaplamalı Paslanmaz Çelik Karbon Çelik Clevis Pins
[ Ürün Tanımı ]
Çim ve bahçeden ağır inşaatlara kadar çok çeşitli uygulamalarda kullanılabilir.Bir bağlantının kolayca koparılması gereken durumlarda bir clevis kullanılabilirBu durumlarda, montajı kolay ve çıkartılması kolay tutma kliplerimizden birçoğu, bağlantının gözü üzerinden kliseyi yerine kilitlemek için iğnelerimizle birlikte kullanılabilir.Bahar iğneleri düşük karbonlu çelik iğneleri ve ısı ile işlenmiş bahar çelik vücutları kullanılarak yapılır.
Tutma klipleri, ısı ile işlenmiş yay çeliklerinden yapılır.
Clevler, metrik ve inç boyutlarında tam bir yelpazede mevcuttur.Daha yüksek toleranslar, birçok montajın daha temiz bir görünüm vererek daha sıkı fit-uplara izin verir.
[ Uygulamalar ]
• Çim ve Bahçe
• İnşaat
• Tarım
[ Özellikleri ]
• Ekonomik tasarım için düşük karbonlu çelik
• Daha yüksek hassasiyet ve görünüm için makineli clevis tarzı
• Hem metrik hem de inç olarak sunulur
• Hem metrik hem de inç RH & LH sürümlerinde mevcuttur
• Çeşitli tarzlı tutma klipleri mevcuttur
• DIN 71 752'ye benzer (metrik)

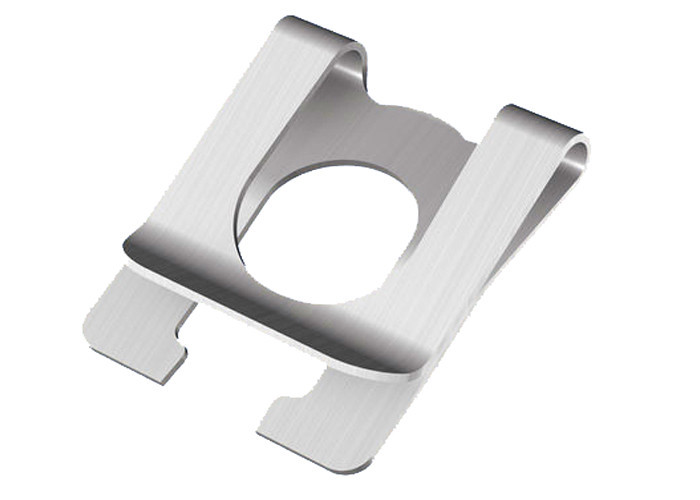

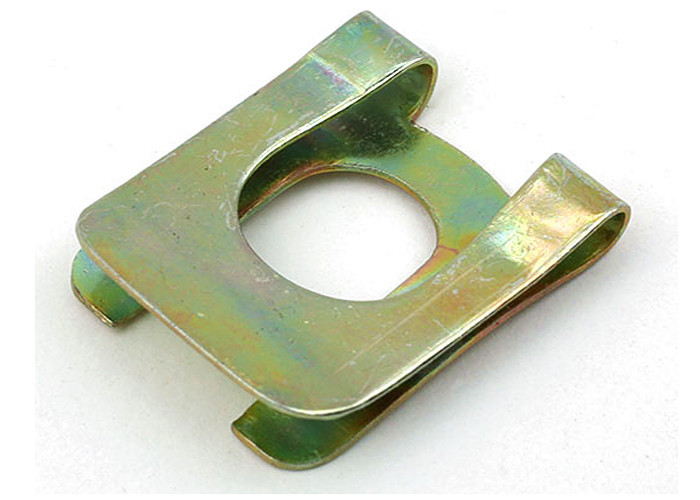

[ TXLM Clevis Pin Güvenlik Klip ]
| TXLM Clevis Pin Güvenlik Klip Grafiği | |||||||
| Bölüm No. | B | C | D | F REF | G | H | H1 REF |
| TXLM187 | .355 | .195 | .084 | .016 | .429 | .152 /.144 | .112 |
| TXLM250 | .437 | .245 | .130 | .020 | .562 | .205 /.197 | .165 |
| TXLM312 | .551 | .315 | .138 | .020 | .679 | .252 /.244 | .212 |
| TXLM375 | .710 | .385 | .211 | .020 | .844 | .313.305 | .265 |
| TXLM500 | 1.000 | .520 | .263 | .024 | 1.200 | .400 /.392 | .352 |
Tüm çizgi boyutları inç olarak gösterilmiştir
