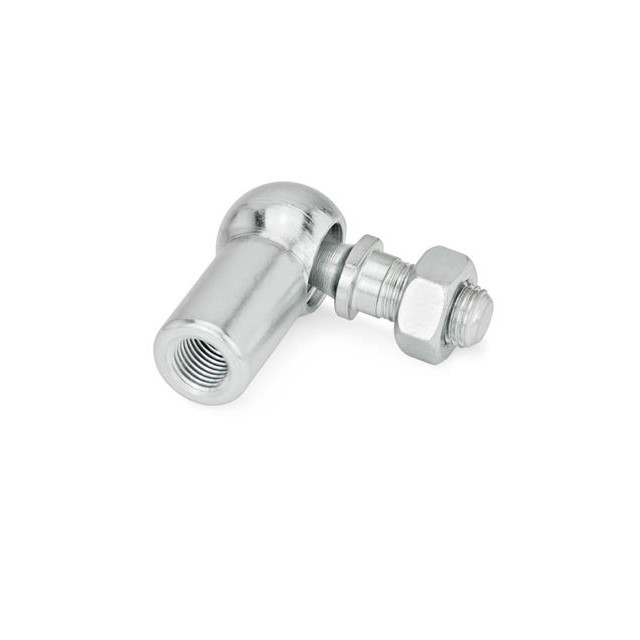

Filmeli top eklemleri bir top soketinden ve bir top çubuğundan oluşur
[ Ürün Tanımı ]
Filmeli top eklemleri bir top soketinden ve bir top çubuğundan oluşur.
Güvenlik yakalaması olan tip için (CS tipleri) dönme açısı 15°, güvenlik yakalaması olmadan (C tipleri) 18°'dur.
Montaj sırasında, top soketi, bir tutma gücü olarak hareket eden snap yüzüğünün üzerinden itilir.top soket / top düğme bağlantısı güvenlik yakalama tarafından güvence altına alınır, kolayca yerleştirilebilir.
Filmiş toplu eklem bağlantılarını kirliliğe karşı korumak için toz kapakları kullanılabilir.
Altıgen fındık, fiyalı çubukla fiyalı top eklemlerinin bir parçasıdır.
[ Koruyucu Finish ]
Vücut ve topu çinko kaplanmış ve pasifleştirilmiş; topu kırılganlıktan kurtarmış.
[ Tip ]
| C | Fırçalı çubuklu, emniyet kapağı olmadan |
| CS | Döşeli, ipliksiz, ipliksiz, ipliksiz |
[ Specifikasyon ]
| Kaplamalar ve ipliklenmiş iplikler | Top |
| Çelik | Çelik |
| • Mülkiyet sınıfı 5 | • Sertleşmiş |
| • Çinko kaplama, renksiz pasifleştirilmiş kaplama | • Top soketi yağlanmış |
[ Boyutlar: Metrik ]
| d1 | d2 | d3 | d5 | d6 | 1 | 1 3 | 1 4 | t | A/F | - Min. | |
| H9/h9 | Sağ el ipliği | Sol el ipliği | İp | Min. | çekim gücü | ||||||
| 8 | M 5 | M 5L | M 5 | 8 | 12.8 | 10 | 8.5 | 22 | 10.5 | 7 | 6.74 lbf (30 N) |
| 10 | M 6 | M 6L | M 6 | 10 | 14.8 | 12.5 | 10.5 | 25 | 11.5 | 8 | 8.99 lbf (40 N) |
| 13 | M 8 | M 8L | M 8 | 13 | 19.3 | 16.5 | 12 | 30 | 14 | 11 | 13.49 lbf (60 N) |
| 16 | M 10 | M 10L | M 10 | 16 | 24 | 20 | 15 | 35 | 15.5 | 13 | 17.98 lbf (80 N) |
| 16 | M 12 | M 12L | M 12 | 16 | 24 | 20 | 15 | 35 | 15.5 | 13 | 17.98 lbf (80 N) |
| 19 | M 14F | M 14FL | M 14 x 1.5 | 22 | 30 | 28 | 19.5 | 45 | 21.5 | 16 | 22.48 lbf (100 N) |

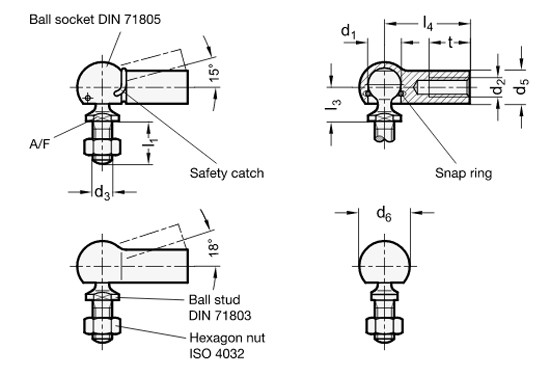

[ Çizim ]
