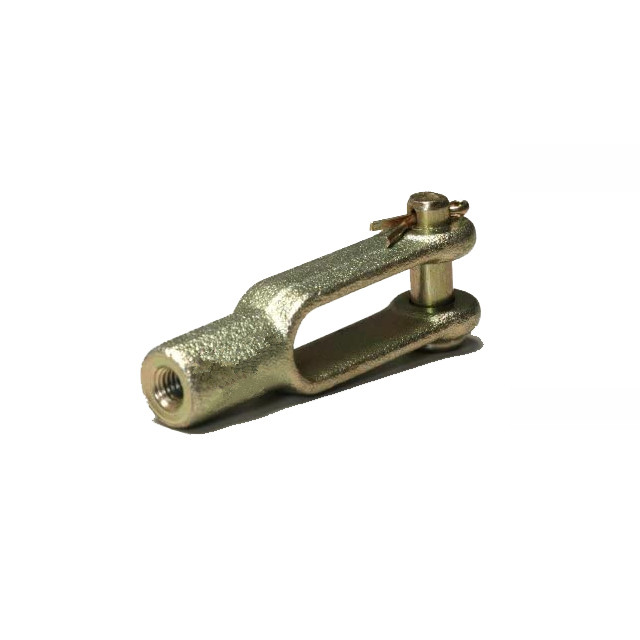

Clevis Montajı Clevis Pin ve Split Pin İçerir
[ Ürün Tanımı ]
Çim ve bahçeden ağır inşaata kadar çok çeşitli uygulamalarda kullanılabilir.Bir bağlantının kolayca koparılması gereken durumlarda bir clevis kullanılabilirBu durumlarda, montajı kolay ve çıkarılması kolay tutma kliplerimizden birçoğu bağlantının gözüyle yerine kilitlenmek için iğne olmadan kullanılabilir.Bahar iğneleri düşük karbonlu çelik iğne ve ısı ile tedavi edilen bahar çelik vücutları kullanarak yapılırTutma klipleri, ısı ile işlenmiş yay çelik kullanılarak yapılır.
[ Özellikleri ]
• Ekonomik tasarım için düşük karbonlu çelik
• Daha yüksek hassasiyet ve görünüm için makineli clevis tarzı
• Hem metrik hem de inç olarak sunulur
• Hem metrik hem de inç RH & LH sürümlerinde mevcuttur
• Çeşitli tarzlı tutma klipleri mevcuttur
• DIN 71 752'ye benzer (metrik)
[ Clevis Pin Tutma Klip Grafiği ]
| CLEVIS Toplantılar |
Bölüm No. | İp | Pin çapı | Uzunluk | İç açılış | İçsel Derinlik |
|
Clevis Toplantısı Clevis Pin dahil ve Split Pin |
175-601-202 | 10-32 UNF | 3/16 inç | 1.56" | .19" | 1.00" |
| 175-601-204 | 10-32 UNF | 1/4 inç. | 2.00" | .29" | 1.30" | |
| 175-601-206 | 1/4-28 UNF | 1/4 inç. | 2.00" | .29" | 1.30" | |
| 175-601-210 | 1/4-28 UNF | 5/16 inç | 2.25" | .34" | 1.44" | |
| 175-601-208 | 5/16-24 UNF | 1/4 inç. | 2.00" | .29" | 1.30" | |
| 175-601-212 | 5/16-24 UNF | 5/16 inç | 2.25" | .34" | 1.44" | |
| 175-601-216 | 5/16-24 UNF | 3/8" | 2.50" | .44" | 1.63" | |
| 175-601-214 | 3/8-24 UNF | 5/16 inç | 2.25" | .34" | 1.44" | |
| 175-601-218 | 3/8-24 UNF | 3/8" | 2.50" | .44" | 1.63" | |
| 175-601-222 | 3/8-24 UNF | 7/16 inç | 2.88" | .50" | 1.88" | |
| 175-601-487 | 3/8-24 UNF | 1/2 inç. | 3.00" | .57" | 1.88" | |
| 175-601-220 | 7/16-20 UNF | 3/8" | 2.50" | .44" | 1.63" | |
| 175-601-226 | 1/2-20 UNF | 7/16 inç | 2.88" | .50" | 1.88" | |
| 175-601-230 | 1/2-20 UNF | 1/2 inç. | 3.00" | .57" | 1.88" | |

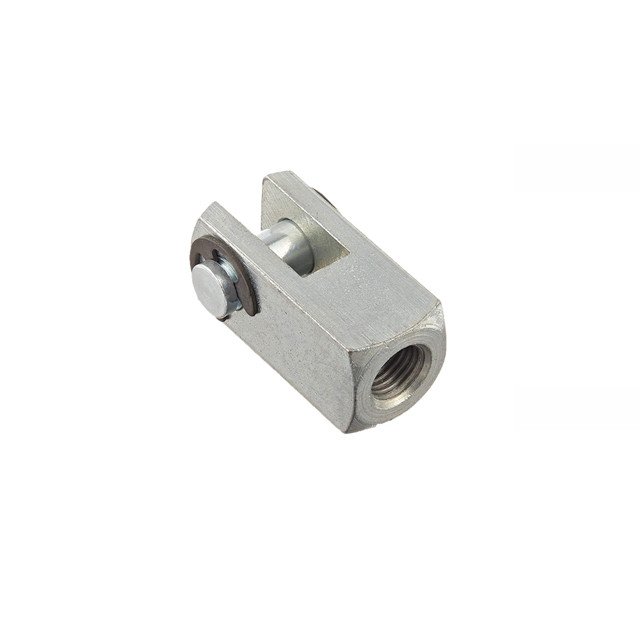

| İşlenmiş Klev | 175-435-088 | 1/2-20 UNF | 1/2 inç. | 1.68 | .53 | 1.18 |
| Kayma Clevis | AC310 | 1/4-28 UNF | 2.5" | 1/4 inç. | 3.25" | .28" |
