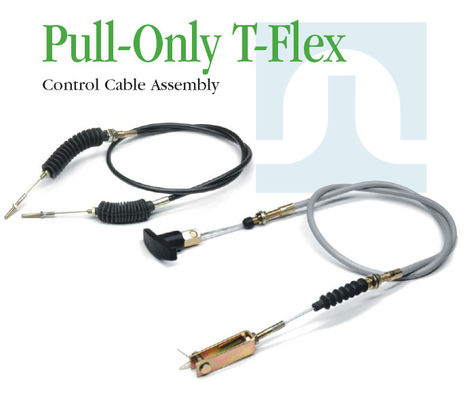

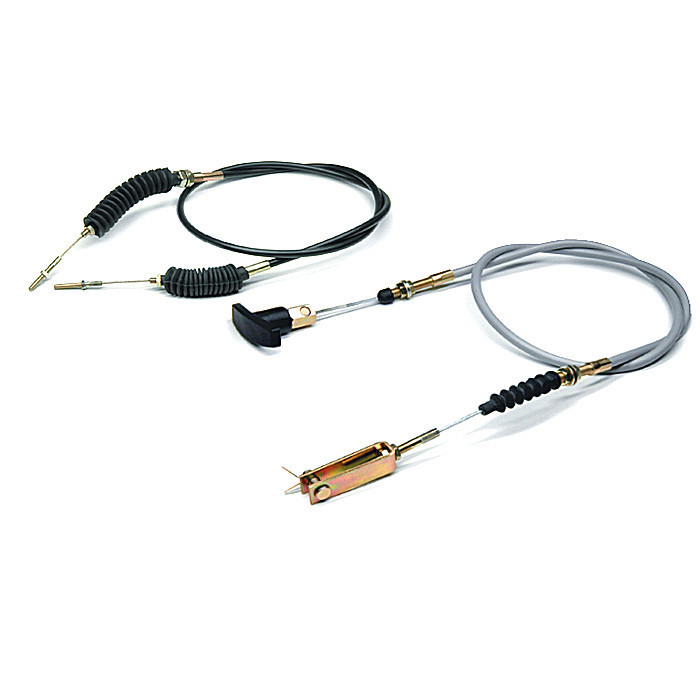

Phidix'in T-Flex kontrol kabloları, sadece çekme hareket kontrolü için tasarlanmıştır. Yüksek germe kapasitesi olan karbon çelik çekirdeği ve dayanıklı dış kabuğu ile inşa edilmiştir.Sistem entegrasyonunu, mühendislik kararlarını ve özel yapılandırmaları desteklemek için temel teknik özellikleri ve boyut çizimlerini sağlıyoruz.
| Özellik | Özellikleri |
| Vuruş aralığı | 1.0" ′′ 3,0" (25 ′′76 mm) |
| Minimum Eğiliş Yarıçapı | 5 inç (127 mm) |
| Yük kapasitesi | 3000 lb'ye kadar |
| Dış Kablo Çapı | 7.5 mm (tipik) |
| Kablo çekirdeği | Yüksek çekiş kabiliyeti olan karbon çelik ipliği |
| Kabuk malzemesi | Olypropylene (standart) / Yüksek sıcaklıklı plastik |
| Sıcaklık aralığı | -54°C'den +110°C'ye (-65°F'den 185°F'ye) |
Yüksek yüklü, düşük defleksiyonlu uygulamalar için, T-Flex kabloları titreşim ve tekrarlanan çalıştırma altında bile doğru performansı korur.
T-Flex kontrol kabloları, her biri farklı montaj sistemlerine uygun çeşitli uç montaj türlerini destekler:
• Çubuk uçları: Doğrudan kaldıraç çalıştırılması için ipli saplar
• Klipler ve boyunduruklar: Bağlantıya dayalı bağlantılar için
• Düğmeler / Göz Sonları / Top Başları: Panel veya döner kurulumlar
• Vuruşlu veya başlı kollar: Destek yapısının istikrarı
Tam End Fitting Çizimi PDF İndir Çek_Sadece_T_Flex.pdf
Aşağıda, yaygın T-Flex kablo montaj seçenekleri ve montaj yapılandırmaları için boyut diyagramları bulunmaktadır.
• Kavrulmuş kol uçları
• Döşeli saplı uç
Not: Tüm ekipman türleri için tam boyut özellikleri için, tam teknik kılavuzumuzu indirin.
Hızınızı, yükünüzü, çalışma sıcaklığını ve bağlantı stilinizi verin.Mühendislerimiz sizin için uygun bir çekme kablosu tasarlayacak.
Phidix ile iletişime geçin.Mühendislik yardımı veya CAD modelleri için.
