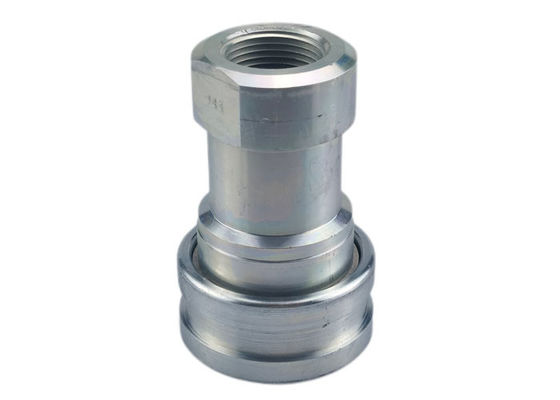

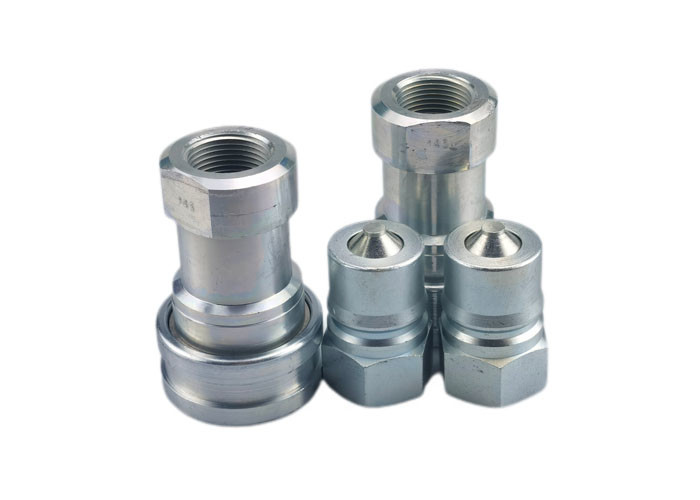

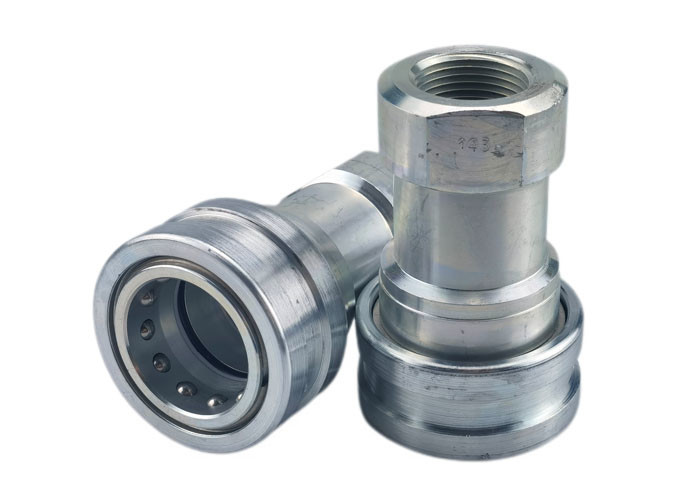

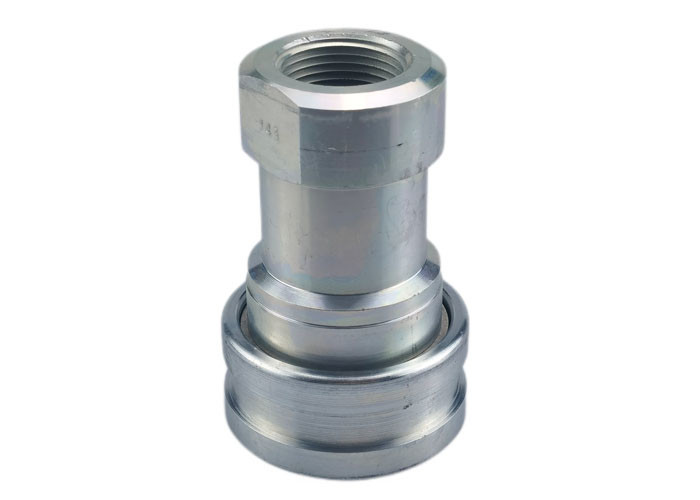

1'lik çelik hidrolik hızlı bağlayıcı,değiştirilebilir hidrolik hızlı bağlantı
CB-SP1S-1FG bağlantıları, inşaat ekipmanlarında, ormancılık ekipmanlarında, tarım makinelerinde, petrol aletlerinde, petrol ekipmanlarında, çelik fabrikası makinelerinde ve diğer zorlu hidrolik uygulamalarda kullanılır.
Standart Malzemeler
Bakır, çinko kaplamalı çelik, paslanmaz çelik
Mühürler: NBR, Viton, EPDM
Özellikleri
Popet valfleri, akışı hızlı tutmak için nominal çalışma basıncı içinde eşleştirildiğinde otomatik olarak açılır.
Kritik parçalar dayanıklılık için sertleştirilir.
PARKER 60 Serisi, FASTER HNV Serisi AEROQUIP FD45 Serisi ve HANSEN HK Serisi ile uyumludur.
| Vücut Boyutu | Partner. | İp | A | B | Flats'ın Ötesinde |
| 1/8 inç | CB-S1S-1FG | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/8 inç | CB-S1S-1FN | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/4 inç. | CB-S2S-1FG | 1/4-19 | 2.26 | 1.17 | 0.75 |
| 1/4 inç. | CB-S2S-1FN | 1 / 4-18 | 2.26 | 1.17 | 0.75 |
| 3/8" | CB-S3S-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8" | CB-S3S-1FN | 3/8-18 | 2.56 | 1.42 | 0.88 |
| 1/2 inç. | CB-S4S-1FG | 1/2-14 | 2.96 | 1.86 | 1.13 |
| 1/2 inç. | CB-S4S-1FN | 1/2-14 | 2.96 | 1.86 | 1.13 |
| 3/4 inç. | CB-S6S-1FG | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4 inç. | CB-S6S-1FN | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 1 " | CB-S8S-1FG | 1-11 | 4.13 | 2.61 | 1.75 |
| 1 " | CB-S8S-1FN | 1-11 |
4.13 | 2.61 | 1.75 |

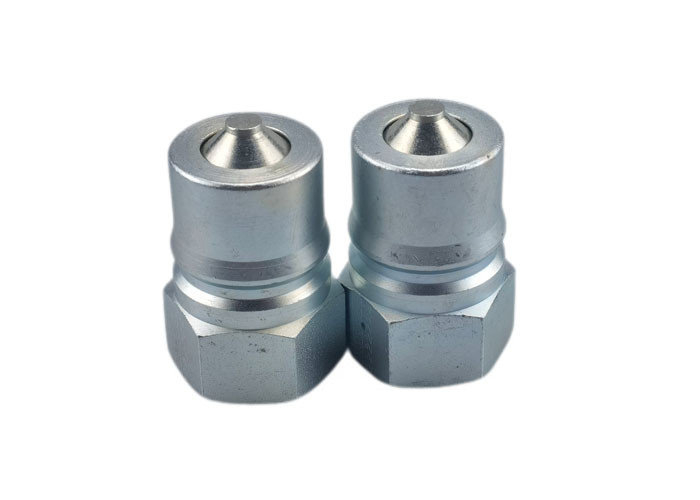

| Vücut Boyutu | Partner. | İp | C | D | E | HEX |
| 1/8 inç | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8 inç | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/4 inç. | CB-P2S-1FG | 1/4-19 | 1.52 | 0.87 | 0.56 | 0.75 |
| 1/4 inç. | CB-P2S-1FN | 1 / 4-18 | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8" | CB-P3S-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8" | CB-P3S-1FN | 3/8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| 1/2 inç. | CB-P4S-1FG | 1/2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 1/2 inç. | CB-P4S-1FN | 1/2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4 inç. | CB-P6S-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4 inç. | CB-P6S-1FN | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 1 " | CB-P8S-1FG | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
| 1 " | CB-P8S-1FN | 1-11 |
2.85 | 1.88 | 0.97 | 1.63 |
