0.25''Paslanmaz çelik 316 Kapalı Hidrolik Hızlı Kopyala

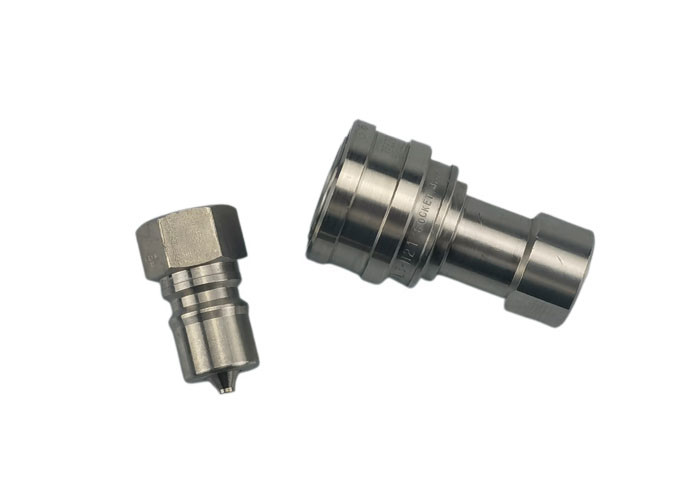

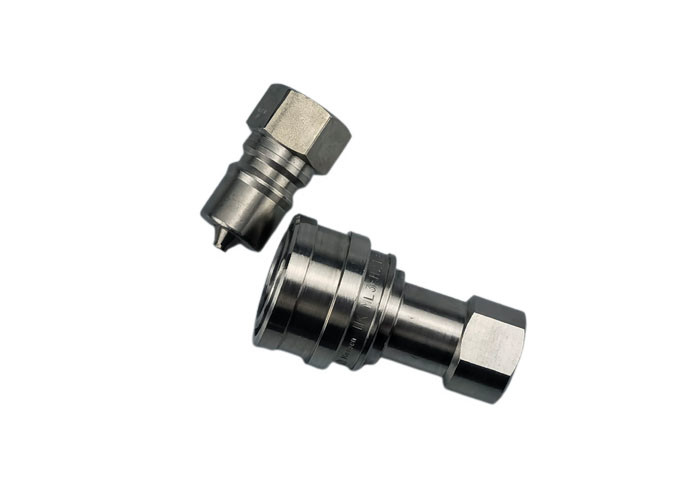

1/4" CB-1 Serisi paslanmaz çelik 316 kapalı tip hidrolik hızlı bağlantı

Hızlı bağlantıyı nasıl serbest bırakırım?

CB-SPL-1FG / CB-SPM-1FG, inşaat ekipmanlarında, hidrolik uygulamalarda kullanılır.Bu Çift Kapatma Koplamalar, ekipmanların çalıştırılması veya bakımı için sıvı aktarım hatlarının bağlanması ve bağlanmaması gereken her yerde bulunabilir, ve sıvı kaybı istenmez.

Standart Malzemeler

• Bakır, çinko kaplamalı çelik, paslanmaz çelik
• Mühürler: NBR, Viton, EPDM

Özellikleri

1. Popet valfleri, akışı hızlı tutmak için nominal çalışma basıncı içinde eşleştirildiğinde otomatik olarak açılır.
2. Kritik parçalar dayanıklılık için sertleştirilir.
3. PARKER 60 Serisi, FASTER HNV Serisi AEROQUIP FD45 Serisi ve HANSEN HK Serisi ile uyumludur.

   Vücut Boyutu	Partner.	İp	A	B	Flats'ın Ötesinde
   1/8 inç	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
   1/8 inç	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
   1/4 inç.	CB-S2S-1FG	1/4-19	2.26	1.17	0.75
   1/4 inç.	CB-S2S-1FN	1 / 4-18	2.26	1.17	0.75
   3/8"	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
   3/8"	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
   1/2 inç.	CB-S4S-1FG	1/2-14	2.96	1.86	1.13
   1/2 inç.	CB-S4S-1FN	1/2-14	2.96	1.86	1.13
   3/4 inç.	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
   3/4 inç.	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
   1 "	CB-S8S-1FG	1-11	4.13	2.61	1.75
   1 "	CB-S8S-1FN	1-11	4.13	2.61	1.75



   Vücut Boyutu	Partner.	İp	C	D	E	HEX
   1/8 inç	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/8 inç	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/4 inç.	CB-P2S-1FG	1/4-19	1.52	0.87	0.56	0.75
   1/4 inç.	CB-P2S-1FN	1 / 4-18	1.52	0.87	0.56	0.75
   3/8"	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
   3/8"	CB-P3S-1FN	3/8-18	1.76	1.01	0.61	0.88
   1/2 inç.	CB-P4S-1FG	1/2-14	2.03	1.30	0.76	1.13
   1/2 inç.	CB-P4S-1FN	1/2-14	2.03	1.30	0.76	1.13
   3/4 inç.	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
   3/4 inç.	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
   1 "	CB-P8S-1FG	1-11	2.85	1.88	0.97	1.63
   1 "	CB-P8S-1FN	1-11	2.85	1.88	0.97	1.63
