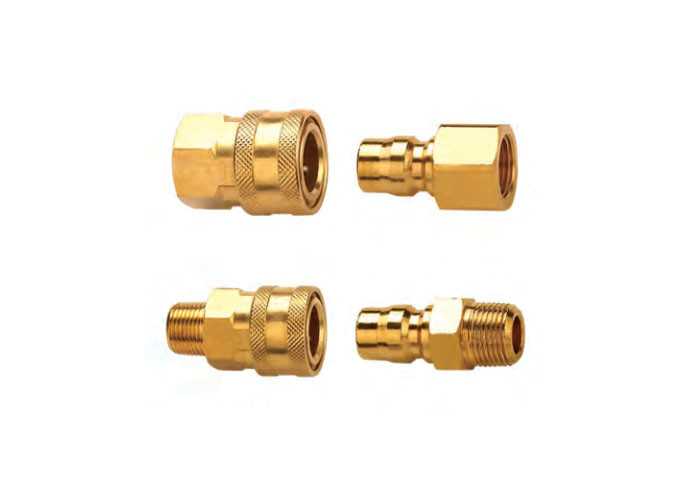

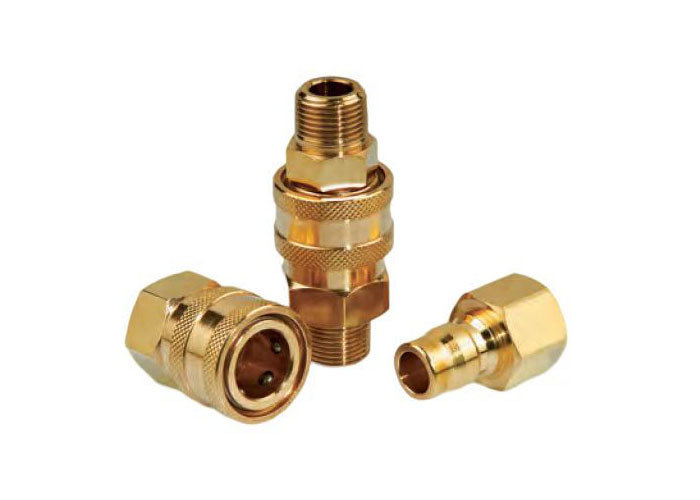

Maksimum akışta uygulamalar Japon tipi hidrolik Bakır hızlı bağlantı
Uygulamalar: Seriler, maksimum akış gerektiren uygulamalar için valsed olmayan birleştiricidir.Açık delik, herhangi bir hızlı bağlantı tasarımının en düşük basınç düşüşünü sunar ve yüksek basınçlı su ve buharlu yıkayıcılar gibi uygulamalar için idealdir., halı temizleyicileri ve küf soğutucu hatları ve diğer birçok valfsiz uygulama.
Özellikler:
| Vücut Boyutu ((in) | 1/8 | 1/4 | 3/8 | 1/2 |
| Basınç oranı (PSI) | ||||
| Brass Cplr/Npl | 1000 | 1000 | 1000 | 1000 |
| SS Cplr/Npl | 2000 | 2000 | 1500 | 1500 |
| İsimlendirilmiş Akış (GPM) | 3 | 6 | 12 | 12 |
| Sıcaklık aralığı ((std mühürleri) | -20°C - +120°C | |||
Özellikleri:
1Her iki yarısında da valf olmayan pürüzsüz, açık delik, basınç düşüşünü minimuma çıkarır ve aynı hatların birden fazla ortam için kullanıldığı uygulamalarda kolay bir şekilde bağlanmasını sağlar.
2Çakıştırıcılar ve meme uçları kalıcı olan kaliteli bir bağlantı sağlayan katı çubuk stokundan işlenmiştir.
3Meme uçları standart ürün malzemeleri olarak tunç ve 304 paslanmaz çeliklerde bulunur.
4Meme uçları 304 paslanmaz çelik, tunç.
5Bağlantı bir değişken bağlantıdır çünkü boyutsal ve işlevsel olarak diğer üreticilerin yaptığı benzer bağlantılarla birbirini değiştirebilir.
6NITTO TSP Serisi ile uyumludur.
| Bölüm No. | LS | D | HEX1 | A | T |
| CB-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| Bölüm No. | LS | D | HEX1 | A | T |
| CB-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
| Bölüm No. | LP | C | HEX2 | A | T |
| CB-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PF | 35 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PF | 38 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PF | 50 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PF | 61 | 36 | 50 | 22 | ZG1 |
| Bölüm No. | LP | C | HEX1 | A | T |
| CB-RD-01PM | 32 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PM | 38 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PM | 43 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PM | 52 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PM | 56 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PM | 73 | 36 | 50 | 22 | ZG1 |
