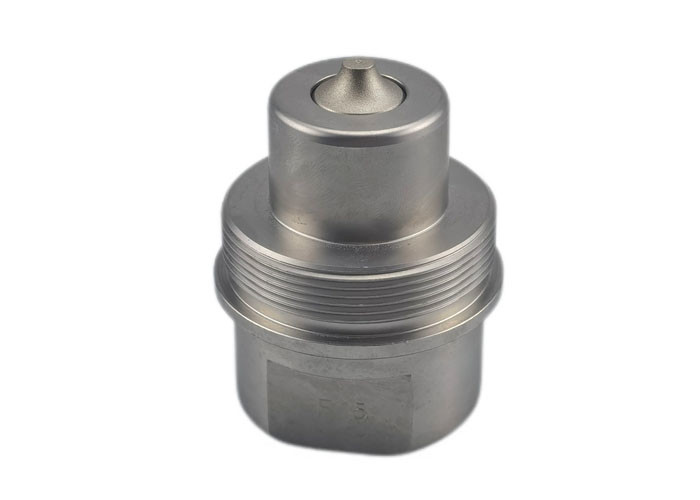

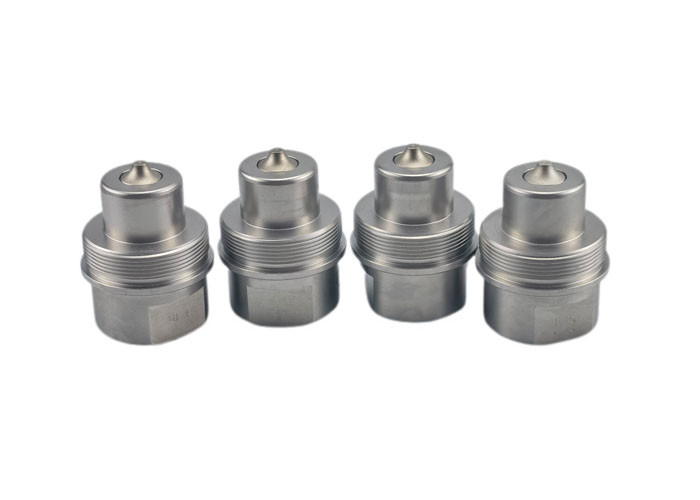

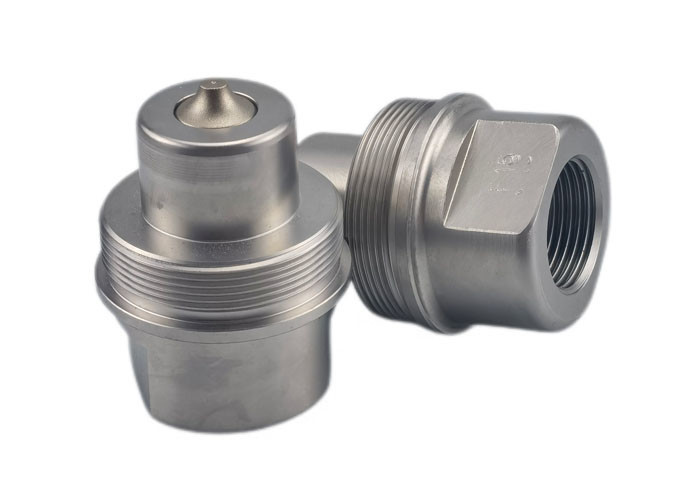

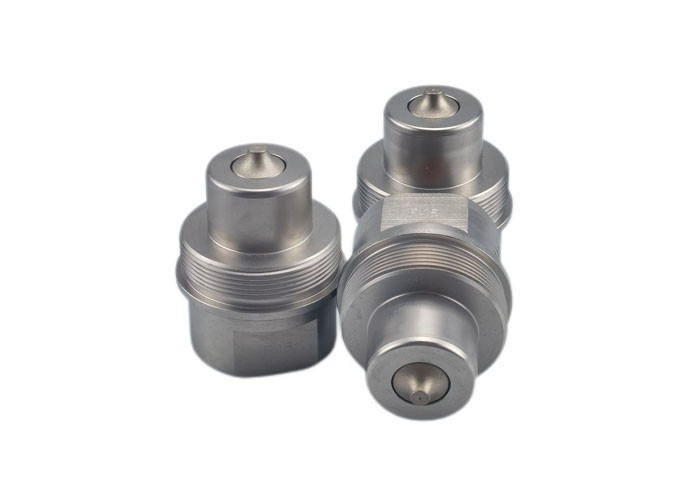

Döşeme kilitli tip hidrolik hızlı bağlantı Döşeme hızlı bağlantı
25 mm'den büyük nominal çaplı bağlayıcılar, Avrupa Basınçlı Ekipmanlar Direktifi 97/23 EC'nin D1 Modülü'nün şartlarına uygun olarak tasarlanmış ve üretilmiştir.Uçucu gazları taşımak için kullanılmamalıdır..
Başvurular
25 mm'ye kadar olan nominal çaplı CB-5 Serisi bağlayıcılar, Avrupa Basınçlı Ekipmanlar Direktifi 97/23 EC'nin 3.3. maddesine göre tasarlanmış ve üretilmiştir.
Tüm endüstriyel ve ağır uygulamalar. Kamu işleri, açık deniz, kaldırma ekipmanları, ağır mekanik yüklere maruz kalan sistemler, yüksek basınçlar
Standart Malzemeler
Özellikleri
| Vücut Boyutu | Partner. | İp | A | B | HEX |
| 1/4 inç. | CB-S2S-5FN | 1 / 4-18 | 53 | 35 | 19 |
| 1/4 inç. | CB-S2S-5FG | 1/4-19 | 53 | 35 | 19 |
| 3/8" | CB-S3S-5FN | 3/8-18 | 65 | 38 | 23 |
| 3/8" | CB-S3S-5FG | 3/8-19 | 65 | 38 | 23 |
| 1/2 inç. | CB-S4S-5FN | 1/2-14 | 74 | 45 | 27 |
| 1/2 inç. | CB-S4S-5FG | 1/2-14 | 74 | 45 | 27 |
| 3/4 inç. | CB-S6S-5FN | 3/4-14 | 91 | 55 | 35 |
| 3/4 inç. | CB-S6S-5FG | 3/4-14 | 91 | 55 | 35 |
| 1 " | CB-S8S-5FN | 1-11 1/2 | 103 | 69 | 41 |
| 1 " | CB-S8S-5FG | 1-11 | 103 | 69 | 41 |
| Vücut Boyutu | Partner. | İp | C | D | HEX |
| 1/4 inç. | CB-P2S-5FN | 1 / 4-18 | 35 | 15 | 19 |
| 1/4 inç. | CB-P2S-5FG | 1/4-19 | 35 | 15 | 19 |
| 3/8" | CB-P3S-5FN | 3/8-18 | 42 | 19 | 23 |
| 3/8" | CB-P3S-5FG | 3/8-19 | 42 | 19 | 23 |
| 1/2 inç. | CB-P4S-5FN | 1/2-14 | 50 | 22 | 27 |
| 1/2 inç. | CB-P4S-5FG | 1/2-14 | 50 | 22 | 27 |
| 3/4 inç. | CB-P6S-5FN | 3/4-14 | 63 | 29 | 35 |
| 3/4 inç. | CB-P6S-5FG | 3/4-14 | 63 | 29 | 35 |
| 1 " | CB-P8S-5FN | 1-11 1/2 | 71 | 36 | 41 |
| 1 " | CB-P8S-5FG | 1-11 | 71 | 36 | 41 |
