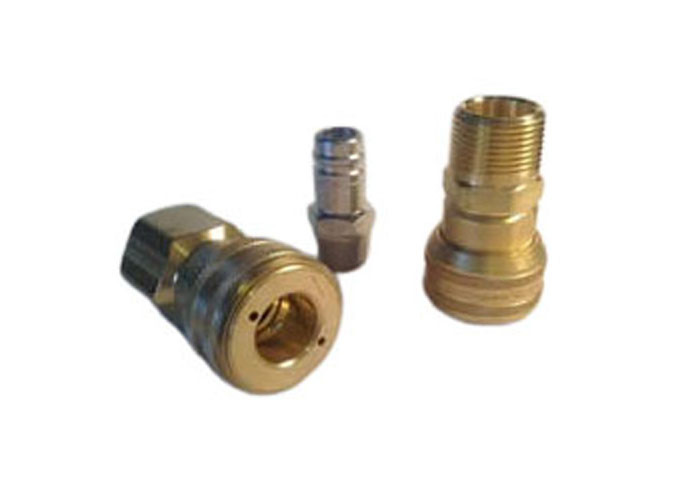

Döşeme kilitli tip hidrolik hızlı bağlantı Döşeme hızlı bağlantı
25 mm'ye kadar olan nominal çaplı CB-5 Serisi bağlayıcılar, Avrupa Basınçlı Ekipmanlar Direktifi 97/23 EC'nin 3.3. maddesine göre tasarlanmış ve üretilmiştir.
25 mm'den büyük nominal çaplı bağlayıcılar, Avrupa Basınçlı Ekipmanlar Direktifi 97/23 EC'nin D1 Modülü'nün şartlarına uygun olarak tasarlanmış ve üretilmiştir.Uçucu gazları taşımak için kullanılmamalıdır..
Başvurular
Tüm endüstriyel ve ağır uygulamalar. Kamu işleri, açık deniz, kaldırma ekipmanları, ağır mekanik yüklere maruz kalan sistemler, yüksek basınçlar
Standart Malzemeler
Özellikleri
| Vücut Boyutu | Partner. | İp | A | B | HEX |
| 1/4 inç. | CB-S2S-5FN | 1 / 4-18 | 53 | 35 | 19 |
| 1/4 inç. | CB-S2S-5FG | 1/4-19 | 53 | 35 | 19 |
| 3/8" | CB-S3S-5FN | 3/8-18 | 65 | 38 | 23 |
| 3/8" | CB-S3S-5FG | 3/8-19 | 65 | 38 | 23 |
| 1/2 inç. | CB-S4S-5FN | 1/2-14 | 74 | 45 | 27 |
| 1/2 inç. | CB-S4S-5FG | 1/2-14 | 74 | 45 | 27 |
| 3/4 inç. | CB-S6S-5FN | 3/4-14 | 91 | 55 | 35 |
| 3/4 inç. | CB-S6S-5FG | 3/4-14 | 91 | 55 | 35 |
| 1 " | CB-S8S-5FN | 1-11 1/2 | 103 | 69 | 41 |
| 1 " | CB-S8S-5FG | 1-11 | 103 | 69 | 41 |

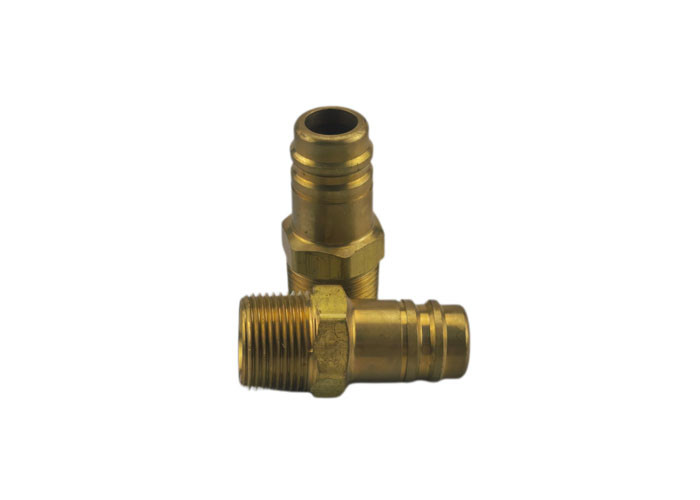

| Vücut Boyutu | Partner. | İp | C | D | HEX |
| 1/4 inç. | CB-P2S-5FN | 1 / 4-18 | 35 | 15 | 19 |
| 1/4 inç. | CB-P2S-5FG | 1/4-19 | 35 | 15 | 19 |
| 3/8" | CB-P3S-5FN | 3/8-18 | 42 | 19 | 23 |
| 3/8" | CB-P3S-5FG | 3/8-19 | 42 | 19 | 23 |
| 1/2 inç. | CB-P4S-5FN | 1/2-14 | 50 | 22 | 27 |
| 1/2 inç. | CB-P4S-5FG | 1/2-14 | 50 | 22 | 27 |
| 3/4 inç. | CB-P6S-5FN | 3/4-14 | 63 | 29 | 35 |
| 3/4 inç. | CB-P6S-5FG | 3/4-14 | 63 | 29 | 35 |
| 1 " | CB-P8S-5FN | 1-11 1/2 | 71 | 36 | 41 |
| 1 " | CB-P8S-5FG | 1-11 | 71 | 36 | 41 |
