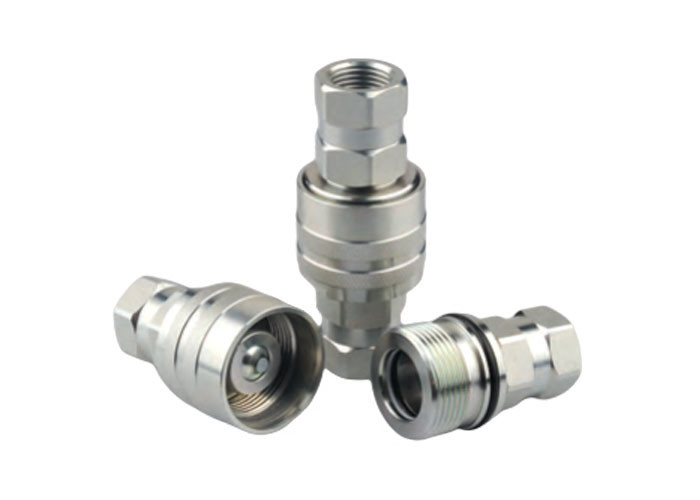

Valflı soket Valflı fiş CVV Döşeme kilitli tip hidrolik hızlı bağlantı
Başvurular
CVV Serisi, ekipmanlarda yaygın olarak kullanılır ((kazı makineleri), araçlar,hidrolik ekipmanlar,çalışım makineleri.
Spesifikasyon:
| Vücut Boyutu ((in) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| İsimlendirilmiş basınç ((PSI) | 5000 | 5000 | 5000 | 5000 | 5000 |
| İsimlendirilmiş Akış (GPM) | 3 | 6 | 12 | 28 | 50 |
| Sıcaklık aralığı (std mühürleri) | -20°C - +120°C | ||||
| Standart mühür malzemesi | NBR | ||||
Özellikleri:
1Yeni valf tasarımı, yüksek akıştan ve ileri performans sağlayan basınçtan kaynaklanan hasarlara direnç verebilir.
2, dayanıklılık için katı çelik çubuktan işlenmiştir.
3, CVV serisi, bağlantıdaki eşleşen erkek ipliklerle eşleşen, iplikli bir kol kilitleme mekanizması kullanır. İki yarı bağlantıdan elle birbirine ipliklenmelidir.
4, Yeni krom kaplama işlemi gelişmiş pas karşıtı performans sağlar.
5, Bir iplik valf tutucu, pozitif valf hizalanmasını sağlayan bir valf durdurucu sağlar.
6FASTER CVV Serisi STCCHI VD Serisi ile uyumludur.
| Bölüm No. | LS | D | HEX1 | HEX3 | A | T |
| CB-S2S-CVV | 58.6 | 34 | S19六角 | S30对边 | 13 | G1/4 NPT1/4 |
| CB-S3S-BA | 66.5 | 34 | S22六角 | S30对边 | 13 | G3/8 NPT3/8 |
| CB-S4S-BA | 76.5 | 42 | S27六角 | S36 karşısına | 18 | G1/2 NPT1/2 |
| CB-S6S-BA | 89.5 | 48 | S36六角 | S41 karşısına | 18 | G3/4 NPT3/4 |
| CB-S8S-BA | 105.5 | 56.5 | S41六角 | S51 karşısına | 24.5 | G1 NPT1 |
| Bölüm No. | LP | d | HEX2 | A | T |
| CB-P2S-CVV | 60 | M24*2 | S19六角 | 13 | G1/4 NPT1/4 |
| CB-P3S-BA | 55.3 | M28*2 | S22六角 | 13 | G3/8 NPT3/8 |
| CB-P4S-BA | 61.5 | M36*2 | S27六角 | 18 | G1/2 NPT1/2 |
| CB-P6S-BA | 83.5 | M42*2 | S36六角 | 18 | G3/4 NPT3/4 |
| CB-P8S-BA | 94.5 | M48*3 | S41六角 | 24.5 | G1 NPT1 |
