İç tel çekirdek sistemleri için hassas üretim yetenekleri
Yüksek performanslı bir iç tel çekirdeği üretmek sadece malzemeyle ilgili değil, nasıl yapıldığıyla da ilgilidir.Phidix'te üretim sistemimiz IATF 16949 standartlarına uyar. Her bir metre kabloyu otomobil, demiryolu, tarım,ve endüstriyel uygulamalar.
Bu sayfa, kapasitelerimizin temel üretimin ötesine geçtiğini gösteriyor. Güvenliğe, tutarlılığa ve hareket doğruluğuna olan bağlılığımızı temsil ediyorlar.
IATF 16949: Kalite Sistemimizin Omurgası
IATF 16949 otomotiv kalite sistemi altında çalışmaktan gurur duyuyoruz.
• Tam süreç izlenebilirliği (hammaddeden bitmiş sarmaşaya kadar)
• Çekiş ve çap toleransları için istatistiksel kalite kontrolü
• Partiye dayalı belgelendirme ve denetim verileri
• Uzun süreli geri çağırma bütünlüğü ile sıfır kusurlu izleme sistemi
Yüksek hacimli motosikletler veya tek seferlik kontrol prototipleri için çekirdekler satın alıyorsanız, işlemi tekrarlanabilir performans ve kalitelilik garantisi sağlar.
Temel Üretim Süreci Genel Görünümü
| Adım |
Açıklama |
| Kablo Çizimi |
Korrozyona dayanıklı paslanmaz çelik (304/316L) kullanarak yüksek hassasiyetli çap kontrolü. |
| Sıkıştıran |
1x7, 1x19, 7x7, 7x19 konfigürasyonlarına sıkı toleranslı büküm. |
| Ön stres |
İlk gerilmeyi ortadan kaldırır, kabloyu yük altında istikrarlandırır. |
| Kaplama (ihtiyaç duyulmaz) |
Sürtünme ve korozyon kontrolü için PTFE, HDPE veya Zine kaplama. |
| İnline Denetim |
Her aşamada doğrulanmış olan çap, yüzey, bükme noktası ve germe özellikleri. |
| Özel Kesim ve Paketleme |
Uzunlukta kesilmiş, sarmallanmış veya kablo montajı için hazır. |
Kalite Kontrolü Önlemleri
| Test Türü |
Amaç |
| Çekim testi |
Dayanıklılık tasarım özelliklerine uyuyor. |
| Yorgunluk testi |
Hareket döngülerindeki performansı doğrular |
| Diametre Toleransı |
±0.02mm veya spesifikasyonlara göre daha sıkı |
| Döllenme birliği |
Eşsiz aşınmayı veya titreşimi önler |
Tüm testler seri başına dijital QC raporlarında kaydedilmektedir.
Kişiselleştirme yetenekleri
Özel sistem ihtiyaçlarına uygun tam özelleştirme sunuyoruz:
• Tel konfigürasyonu: 1x7 / 1x19 / 7x7 / 7x19 / katı
• Uzunluk hassasiyeti: kesim-uzunluk toleransı ±0.5mm
• Yüzey finişi: ham, PTFE kaplama, Zine kaplama, polimer kılıf
• Paketleme: rulo, rulo veya kesim tabanlı kutuyla teslimat
OEM müşterileriAyrıca serileşmiş lazer işareti veya seri izleme kodları isteyebilir.
Kontrol montajlarıyla uçtan uca entegrasyon
İç tel çekirdeklerimiz kusursuz bir şekilde:
• İtmek için kablolar
• Uzak gaz / boğulma kabloları
• Sıfırlama ve havalandırma kontrolü takımları
• Çok kablolu aktüatör modülleri
İç tel çekirdeklerini yüksek stresli, yüksek frekanslı sistemlere entegre ediyorsanız, aynı IATF kalite kapsamı altında eşleşen dış boru, uç armatürleri ve bitiş hizmetlerini de sağlayabiliriz.

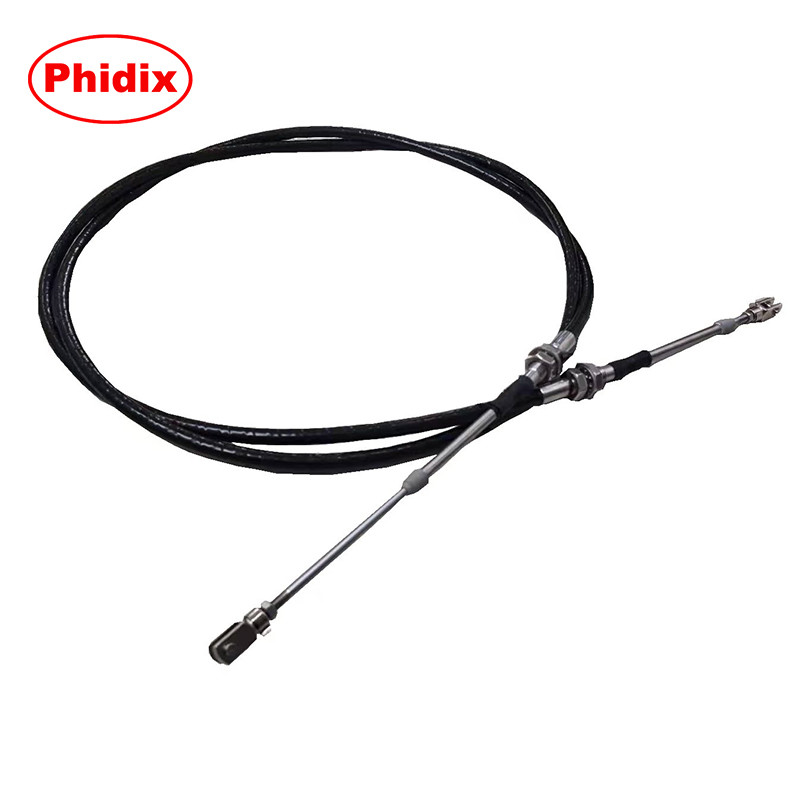

Phidix tarafından üretilen eşleşen iç ve dış kablo montaj örneği
Uzman doğrulama
Sürecemiz aşağıda belirtilen yönergelere dayanıyor:
•Kablolu Gemilerin Hareket Kontrolü Tasarım Kılavuzu️ Stranding geometri, germe istikrarı için
•CMA Güvenlik Sınırlama KılavuzuYorgunluk kontrolü ve kalıcı uzatma yönetimi için
Bunlar kontrol sisteminizin sadece çalışmasını değil, dayanmasını da sağlar.
İlişkili Teknik Sayfalar
•İç tel çekirdeğinin seçimi kılavuzu
•Başarısızlık Modu ve Önleyici Tasarım
Mühendislik Desteği Al
Çizimlerinizi veya özelliklerinizi paylaşın ve mühendislik ekibimiz 48 saat içinde uygulanabilirlik geri bildirimi, örnekler ve tam DFM önerileri sağlayacaktır.
